De-Superheater / Buhar Koşullandırıcı Vana

De-Superheater / Buhar Koşullandırıcı Vana Çalışma Prensibi:

Desuperheater Çalışma Prensibi / Fonksiyonu:

Desuperheater su ısıtıcısının birincil işlevi, aşırı ısıtılmış gaz ve diğer buharların sıcaklığını en aza indirmektir. Bu sıcaklık düşüşü, proses buharının su gibi bir sıvı ile doğrudan temasa sokulmasıyla sağlanır.

Aşırı ısıtılmış buhar, buhar basıncı için normal sıcaklıktan daha yüksek bir sıcaklıkta bir buhardır. Örneğin, 3 bar g’lik bir basınçta buhar, 143.762 ° C doyma sıcaklığına sahiptir. Bu buhara daha fazla ısı ilave edilirse ve basınç 3 bar g’de kalırsa, aşırı ısıtılır. Bu nedenle, aşırı ısınma, aşırı ısıtılmış buharın doymuş durumuna getirildiği veya aşırı ısınma sıcaklığını azaltmıştır.

Avantajı

Yüksek kaliteli, vorteks nozulları ile mükemmel püskürtme, boruda su birikmesi riskini ve yüksek devir oranını büyük ölçüde azaltır.

Bilgi:

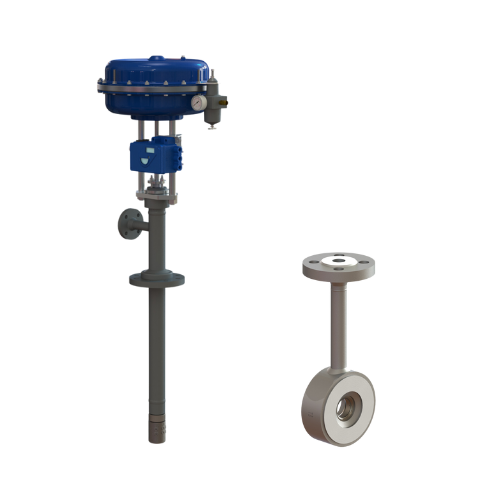

De superheater tip DMBC,

Buhar koşullandırıcı vana çok basit ve güvenilir bir işleme sahiptir. Komple düzeltilmiş ve operasyonel olarak tedarik edilir. Buhar sıcaklığı arttığında,  pozisyoner vasıtası ile  tapayı kontrol eden aktüatöre bir kontrol sinyali gönderilir bu, nozul deliklerini açar, böylece su akışını arttırır.

Sıcaklık düştüğünde, tapa yükselir ve delikleri kapatır, püskürtme memelerinden geçen su akışını azaltır.

Buhar koşullandırıcı vana tip DMBC, sıcaklıktaki buhar basıncının sadece 3,5 bar üzerinde, ısınma suyunun çok iyi bir şekilde atomize edilmesini sağlar

Neden sıcaklığın doyma noktasına yakın bir yerde buhar kullanırız?

Buhar koşullandırıcı vanalar; bazı proseslerde kullanılan desuperheaterların aşırı ısıtılmış buhar tarafından tahrip olma tehlikesi vardır.

Ayrıca doymuş buharın yanıcı olması aşırı kızgın buharın yanıcılığından daha iyidir ve buhar sıcaklığı doygunluk sıcaklığına yakın olduğunda daha iyi verimlilik ve ürün kalitesi ortaya çıkar.

DMBC tip buhar koşullandırıcı vana doğru ve uygun maliyetli buhar sıcaklığı kontrolü için tasarlanmıştır.

DMBC, tam bir sıcaklık kontrol vanasıdır ve aşırı ısıtılmış buharı, yüksek verimli çok nozul tasarımıyla buhar akışına su sokarak soğutur. Sıcaklık, pnömatik veya elektrikli bir aktüatör tarafından kontrol edilebilir.

DMBC tip buhar koşullandırıcı vana (De-Superheater) Karakteristik:

Gövde malzemesi: 1.7383 / A182 F22 cl3 1.0352 / A105

Sit malzemesi: Stellite

TMS: 570°C

PMS: 150 bar

Fark basınç (ΔP) Max: 120 bar

PN250 / Class1500

Buhar flanş: DN80

Su flanş: DN25/DN40

Su dönüş hızı/oranı :33/1’e kadar

Doygunluğun üstünde minimum sıcaklık: 5°C

Hassasiyet oranı: /– 1,5%

DVX tip buhar koşullandırıcı vana (De-Superheater)

Karakteristik:

Kv minimum: 0,012

Su flanş : DN15/DN25 – PN16 – Class150 ile PN160 – Class 1500

Gövde su buharı kısmı : PN16 – Class150 ile PN160 – Class 1500 – BW Sch40 et Sch80

Fark basıncı su/buhar minimum= 0.5 bar

Fark basıncı su/buhar maksimum = 10 bar

Su dönüş hızı/oranı:6:1

Hat uzunluğu: Desuperheater’dan önce 6*D /Desuperheaterdan sonra 20*D olmalı
buhar içerisinde bulunan püskürtülecek olan su miktarı kütlesel olarak max. %20 olmalı
sıcaklık sensörü desuperhaaterdan sonra 12m ile 16m arasında olmalı;

12 m için fark basınç su/buhar = 10bar

16 m için fark basınç su/buhar = 0,5bar

MNB tip buhar koşullandırıcı vana (De-Superheater)

MNB tip buhar koşullandırıcı vana, doğru ve uygun maliyetli buhar sıcaklığı kontrolü için tasarlanmıştır.

MNB tipi desuperheater tam bir sıcaklık kontrol vanasıdır ve aşırı ısıtılmış buharı, yüksek verimli çok nozul tasarımıyla buhar akışına su sokarak soğutur.

Karakteristik:

Hassasiyet oranı: /- 1,5%

Gövde malzemesi: 1.7383 / A182 F22 cl3 1.0352 / A105

Sit malzemesi: Stellite

TMS: 570°C

PMS: 150 bar

Fark basınç (ΔPMax): 120 bar PN250 / Class1500

Buhar flanş: DN80

Su flanş: DN25/DN40

Su dönüş hızı/oranı: 16:1

Doygunluğun üstünde minimum sıcaklık: 5°C

Tasarım kodu: ANSI B16.34 Class 1500/2500
