TUBINE BY-PASS VANASI
Ürünlerimiz
Özel Proses Vanaları
Marka: Koso Parcol

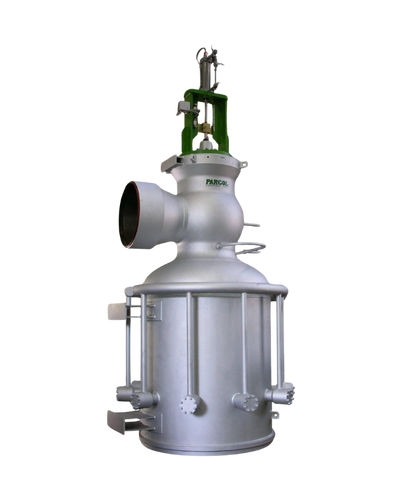

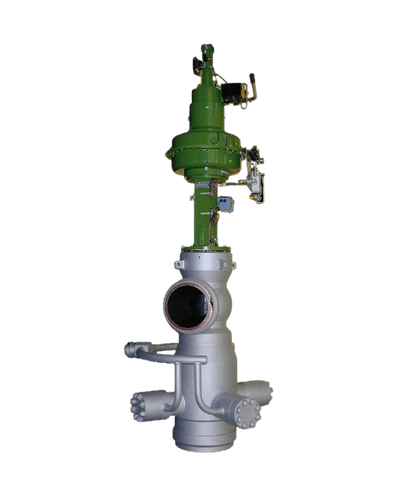

Model: 1-5700 Pressure Reducing and Desuperheating Stations
Koo Parcol- Tubine By-Pass Vanası
Parcol 1-5700 Basınç Düşürme ve Desuperheating istasyonları (PRDS), “Türbin By-pass” hatlarının basınç düşürme ve desuperheating işlemleri için en ideal ve kompakt çözümü sunar. Enerji santrallerinde hem ara hem de düşük basınç bölümlerine boşaltma yapar.
Küresel gövde tasarımı, yüksek kaliteli yapı malzemeleri ile birlikte, kaynaklı gövdelerle üretilen geleneksel olanlardan daha düzgün bir duvar kalınlığı sağlar, P/T yorgunluk etkilerini azaltır ve kaynaklı eklem kalitesini artırır.
Tüm Parcol desuperheating istasyonları, TRD 301 metodolojisine göre kontrol edilir ve en az 2000 soğuk start-up ve 10000 sıcak start-up döngüsü için uygundur.
Basınç düşürme esas olarak iki aşamada gerçekleştirilir: ilk aşama, delikli kafes parçası aracılığıyla akış hızını ayarlama işlevine sahiptir; sabit boğma bölümü ile tasarlanmış ikinci aşama, ilk aşamada bir karşı basınç oluşturarak sıvı hızını ve oluşturulan ses basınç seviyesini düşürme ve buharı desuperheating işlemini optimize etmek için uygun hız ve dağılım ile enjeksiyon odasına taşıma işlevlerine sahiptir.
Vana Ölçüsü
4" ten 17" e kadar.
Basınç Sınıfı
Class 4500'e kadar.
ÜRÜN AÇIKLAMASI
Açıklama:
Parcol 1-5700, yüksek performanslı akış kontrolü ile entegre buhar Desuperheating’i birleştiren, buhar koşullandırma için en iyi çözüm olarak öne çıkar. Practical basınç, sıcaklık ve akış hızı sınırlamaları olmaksızın “Türbin By-pass” gibi en önemli uygulamalarda mükemmel performans sergiler.
Yüksek kaliteli trim malzemeleri sayesinde, sürekli hizmetlerde bile aşınma etkileri en aza indirilir ve minimum bakım gerektirir. Parcol 1-5700, yüksek su-buhar akış hızları ve yüksek turndown oranlarıyla da uyumlu, geniş bir desuperheater yelpazesine sahiptir, bu da buhar koşullandırmayı optimize eder.
Limiphon disk yığını susturucusu da dahil olmak üzere geniş susturucu çözümleri yelpazesi ile, her türlü makul gürültü seviyesi gereksinimi karşılanabilir. Yüksek su-buhar sıcaklık farkıyla sürekli hizmet için, boru hasarlarını önlemek amacıyla enjeksiyon odasına koruyucu astar eklenebilir.
Düz hatlı boru düzenine izin verilmeyen durumlarda Parcol 1-5700 özellikle tercih edilir. Standart aktüatör, hızlı veya acil durum aktüasyonu için pozisyoner ve diğer aksesuarlarla donatılmış tek etkili yay dönüşü pnömatik diyafram tipidir. İsteğe bağlı olarak, piston hidrolik veya elektrikli aktüatörler de sağlanabilir.
Genel Tasarım Özellikleri:
- Gövde – Tamamen işlenmiş dövmelerden üretilmiş, kaynaklı giriş bağlantısı ve entegre akış aşağısı enjeksiyon odası ile; mevcut: hizmet koşullarına göre boyutlar; dereceler: ANSI 2500’e kadar (talep üzerine ANSI 4500’a kadar).
- Kapak – ANSI 600’a kadar: flanşlı kapak; – ANSI 600 üzeri: basınç mühürü.
- Trim – Kafes kılavuzlu dengeli fiş ile pilot; ilk basınç indirgeme aşaması özel olarak delinmiş bir kafes tarafından gerçekleştirilir; koltuk halkası, kolayca çıkarılabilir gerginlikten arındırılmış bir dudak conta aracılığıyla gövdeye kaynaklanmıştır; – hızlı değiştirilebilir koltuk halkası, özel yapı olarak talep üzerine mevcuttur.
- Susturucu – İki farklı tasarım mevcuttur:
* 1 ila 3 aşamalı difüzör;
* LIMIPHON susturucu.
* Susturucu genellikle vana gövdesine kaynaklanır, ancak hızlı değiştirilebilir koltuk halkası sağlandığında, susturucu gövde ve koltuk arasına sıkıştırılır ve kapak boşluğundan çıkarılabilir. - Yapı Malzemeleri – Gövde ve kapak genellikle hat sınıfına göre karbon çeliği ve CrMo alaşımlı çeliklerden yapılır; – Trim parçaları genellikle nitrürlenmiş veya stellited F6NM alaşımlı çelikten yapılır; – Susturucu normalde CrMo alaşımlı çelikten yapılırken, LIMIPHON yığını genellikle 400°C üzeri sıcaklıklar için AISI 430 veya 12Cr özel paslanmaz çelikten yapılır.
- Sızıntı Sınıfı (IEC 60534-4’e göre) – Dengeli ve dengesiz fiş için V sınıfına kadar.
- Ambalaj – Parcol GRF saf grafit ambalajı, kontrol uygulamaları için özel olarak tasarlanmıştır. Parcol GRF ambalajı, vakum sızdırmazlığı gerektiğinde de uygun olduğundan, çift yönlü sızdırmazlık sağlar.
